项目要求和分析



项目概况：



      建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统、周密可靠的安全防范系统和智能化的消防灭火系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。从而实现对项目的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。



      本次的设计范围是****项目的总体的结构化布线，含有办公、会议室、指挥大厅等部分，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使本项目成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑。



根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：



(a)   6类水平电缆在设备端口至终端端口的距离不超过90米；

(b)   采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达250Mbps；

(c)   具有一定的抗电磁干扰特性和防电磁辐射泄露性能；

      通过信息端点规划定位，PDS布线支撑，使项目获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。



系统需求配置



本项目主要为标准的****项目，考虑到以后的发展因此采用较高的配置标准。根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为普天6类结构化布线产品，使整个系统完全满足6类传输性能标准，以适应15―20年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。



设计方案

方案设计概述



     根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：

     根据用户要求，主设备间位于项目的1层的设备机房，在项目的其它几个楼层分别设置一个分配线间（具体位置报价单和系统图都已标明），从总机房到分配线间分别拉1根6/8/12芯室外多模光缆，从分配线间到工作区的水平布线电缆均采用6类4对UTP电缆，信息插座选用南京普天天纪楼宇智能有限公司特色产品6类系列插座。











结构化示意图

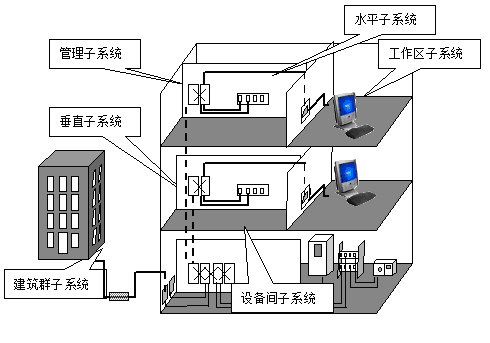

本方案分为五大子系统，分别为工作区子系统、水平子系统、垂直干线子系统、管理间子系统、以及设备间子系统，为二级星型拓扑结构。具体分述如下：

工作区子系统

       工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。网络信息系统采用6类非屏蔽/屏蔽系统,普天信息插座是普天专利产品之一。



水平布线子系统



     水平布线子系统分配线间水平配线架至工作区端口（插座）的连接线缆。本项目信息点连接电缆选择南京普天6类4对非屏蔽/屏蔽双绞线。



垂直干线子系统



     垂直干线子系统是指连接设备间总配线架与分配线间配线架的线缆。本系统数据主干用6/12芯多模光纤（50/125um），语音主干用5类25大对数UTP线缆：



管理子系统



    管理子系统服务于垂直主干和水平布线的跳线及配线管理空间，除终接垂直和水平线缆的配线设备外，还包括跳线及相关有源设备。本项目在相应位置都设置配线间，配线间设置19英寸标准的机柜,用于终接线缆及放置设备。

设备间子系统

     设备间子系统是由总配线架、跳线及相关有源设备（HUB、服务器及交换机等）等组成。设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。

     本项目主设备间设在****项目1层总设备间内，其布线设备主要为系统配线架和相关跳线等。按项目结构化布线系统实施要求；我们将选用和配置普天相应产品。



其它产品说明

本项目施工工具包括：



打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。

安装消耗品：施工辅材，包括扎带，胶带，油笔等。

检测工具：美国FLUKE手持式工程仪表, 可迅速方便地测试1对～4对线缆的开路、短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。

系统图

见项目综合布线系统图。
